Nouveau type de capteur de vitesse de rotation avant et arrière

Un nouveau type de capteur de vitesse de rotation avant et arrière

Un nouveau type de capteur de vitesse de rotation avant et arrière, surveille efficacement l'état de déchargement des barils de camions à béton commerciaux.

1. Surveillance GPS des applications de capteurs positifs et négatifs.

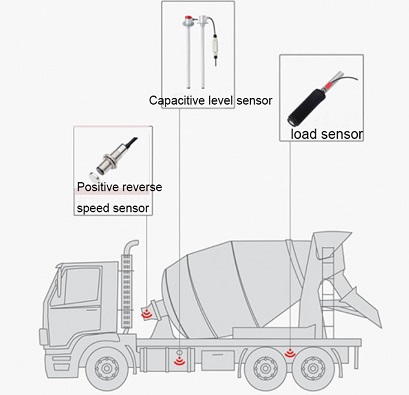

Il est utilisé pour surveiller l'état de mélange, de déchargement et d'arrêt des camions malaxeurs à béton (camions à béton commerciaux, camions-citernes à ciment) ; surveiller l'état de démarrage, de fonctionnement et d'arrêt de la brosse de balayage du camion d'assainissement ; et télécharger activement vers le centre de surveillance pour réaliser le mélange à distance du véhicule, le déchargement, la surveillance en temps réel de l'état d'arrêt de la rotation.

2. Structure et principe du capteur

1.) Capteur positif et négatif traditionnel : il fonctionne selon le principe de répulsion mutuelle d'un même pôle de l'aimant et d'attraction des pôles opposés. Lorsque la polarité de l'aimant et du capteur est opposée, ce dernier génère un niveau bas grâce à l'action des interrupteurs internes liés par l'attraction magnétique. Sur le plateau tournant du réservoir, trois aimants puissants sont installés selon un rapport de position de 1:2:3, et le terminal évalue la marche avant et arrière en détectant l'intervalle de temps entre les niveaux bas générés.

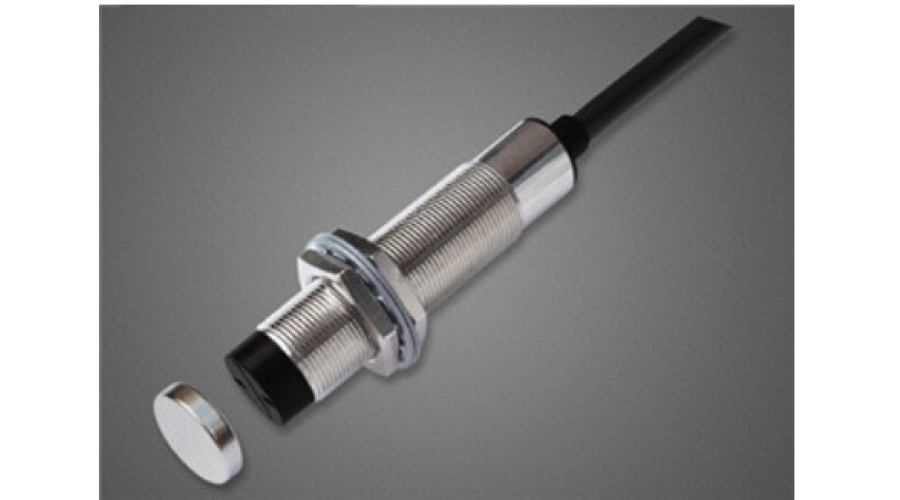

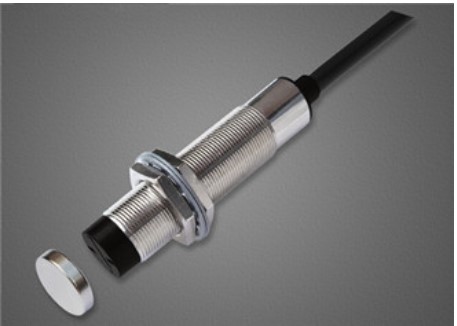

2.) Nouveau capteur GPS de marche avant et arrière de Soway, développé indépendamment par Shenzhen Xinwei Technology : il est surveillé selon le principe Hall. Seuls deux aimants à pôles magnétiques espacés sont fixés sur l'arbre et la roue, et la sonde surveille la surface de l'arc de vitesse de rotation de l'aimant. Le capteur peut émettre des signaux positifs, négatifs et de vitesse. Comparé aux capteurs de vitesse positifs et négatifs traditionnels, il présente les avantages d'une installation facile, d'une absence de fausses alarmes et d'une longue durée de vie.

3. Les étapes d'installation du capteur positif et négatif

1.) Installation du câblage : le capteur positif et négatif dispose également de quatre câbles, qui sont rouge, noir, bleu et blanc.

2.) Installation d'aimant puissant : les deux aimants sont disposés symétriquement, et le niveau N d'un aimant fait face au capteur, et le niveau S de l'autre aimant fait face au capteur.

3.) Position de la sonde : la surface de surveillance de la sonde du capteur fait face à l'arc de l'aimant.

4. Exigences de fixation du capteur

1.) La sonde du capteur doit être directement au centre de l'aimant ;

2.) La distance entre la surface de la sonde du capteur et la surface de l'aimant est d'environ 1 cm ;
