Capteurs d'angle
Les capteurs de la série SAHC sont des capteurs de position angulaires à contact linéaire monobloc. Ils utilisent la technologie à effet Hall, qui exploite un champ magnétique généré par des aimants permanents. Ils fournissent une variation linéaire de la tension de sortie (proportionnelle à la tension d'entrée) correspondant à l'angle de rotation de l'arbre d'entrée.
Capteur avec sortie linéaire de 0° à 360°, aucune compensation requise
-
Applications
-
Paramètres de base
-
Dimensions
-
Modèle
-
Demander un devis
-
Produits connexes
APPLICATIONS
-
-
Shift Position Detection -

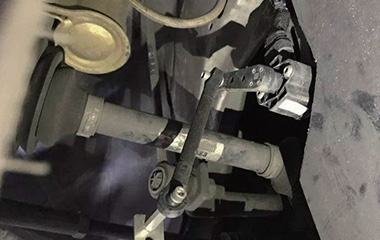

Vehicle Height Detection -

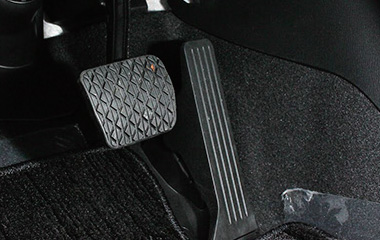

Gas Pedal Position Detection
PARAMÈTRES DE BASE
| Modèle | Série SAHC01-120 |
| Tension d'entrée | 5,0 VCC ± 10 % |
| Angle de mesure | 0~120° |
| Signal de sortie | Sorties analogiques, PWM ou SENT de 0,5 à 4,5 V disponibles. Plage de mesure : 5° à 85°. La sortie est linéaire de 10 % à 90 % de la tension d'entrée. |
| Fonction de serrage de sortie | 0° à 5° : 10 % de la tension d'entrée 85° à 120° : 90 % de la tension d'entrée |
| Linéarité de sortie | ± 3 % FS |
| Matériau du boîtier | Plastique renforcé de fibre de verre |
| Durée de vie | Plus de 10 millions de cycles complets |
| Indice de protection | IP67 |
| Résistance aux vibrations | 1 g RMS axial, 5 g RMS horizontal, 8 g RMS vertical ; 20 Hz à 2 kHz |
| Température de fonctionnement | -40 ℃~+135 ℃ |
| Température de stockage | -40 ℃~+150 ℃ |
| Méthode de câblage | Câblage de sortie d'extrémité |
