Comment le déplacement provoque des variations de tension induites dans les LVDT pour la détection de position

Les capteurs de déplacement à transformateur différentiel (LVDT) sont des dispositifs de précision utilisés pour mesurer le déplacement linéaire dans diverses applications industrielles. Fabriqués par Shenzhen Soway Technology Development Co., Ltd. , ces capteurs sont largement utilisés dans des secteurs tels que l'aérospatiale, la mécanique, la construction et le génie chimique. Leur principale fonctionnalité réside dans leur capacité à convertir le déplacement mécanique en signaux électriques grâce au principe de l'induction électromagnétique. Cet article examine comment le déplacement induit des variations de tension dans les capteurs de déplacement à transformateur différentiel (LVDT), permettant ainsi une détection précise de la position.

Le principe de l'induction électromagnétique dans les capteurs de déplacement à transformateur différentiel (LVDT)

Les capteurs de déplacement à transformateur différentiel (LVDT) fonctionnent selon le principe de l'induction électromagnétique. Ils sont constitués d'une bobine primaire et de deux bobines secondaires enroulées sur un cylindre creux. Un noyau ferromagnétique mobile, souvent appelé armature, est inséré dans ce cylindre creux. La bobine primaire est excitée par une source de courant alternatif (CA), qui induit des tensions dans les bobines secondaires.

Comment le déplacement affecte la tension induite dans les capteurs de déplacement à transformateur différentiel (LVDT)

La clé du fonctionnement des capteurs de déplacement à transformateur différentiel (LVDT) réside dans l'influence de la position du noyau mobile sur les tensions induites dans les bobines secondaires. Lorsque le noyau est exactement au centre du capteur de déplacement à transformateur différentiel (LVDT), le flux magnétique entre les bobines primaire et secondaire est symétrique. Il en résulte des tensions induites égales et opposées dans les deux bobines secondaires. La tension différentielle de sortie, qui correspond à la différence de tension entre les deux bobines secondaires, est nulle à cette position centrale.

Cependant, lorsque le noyau est déplacé du centre, la symétrie du flux magnétique est perturbée. Cela entraîne une modification des tensions induites dans les bobines secondaires. La tension induite dans la bobine secondaire la plus proche du noyau augmente, tandis que celle dans l'autre bobine secondaire diminue. La tension différentielle de sortie, qui correspond à la différence entre ces deux tensions, varie proportionnellement au déplacement du noyau.

Détection de position par mesure de tension dans les capteurs de déplacement à transformateur différentiel (LVDT)

La tension différentielle de sortie est directement proportionnelle au déplacement du noyau. La mesure de cette tension permet de déterminer la position exacte du noyau par rapport au centre. La relation entre le déplacement et la tension induite est linéaire, ce qui confère aux capteurs de déplacement à transformateur différentiel (LVDT) une grande précision pour la détection de position.

Par exemple, une tension de sortie différentielle positive indique un déplacement du noyau vers un côté, tandis qu'une tension négative indique un déplacement vers l'autre côté. L'amplitude de la tension indique l'ampleur du déplacement. Cette relation linéaire permet aux capteurs de déplacement à transformateur différentiel (LVDT) de fournir des mesures précises du déplacement linéaire, de l'allongement, des vibrations et d'autres paramètres liés à la position.

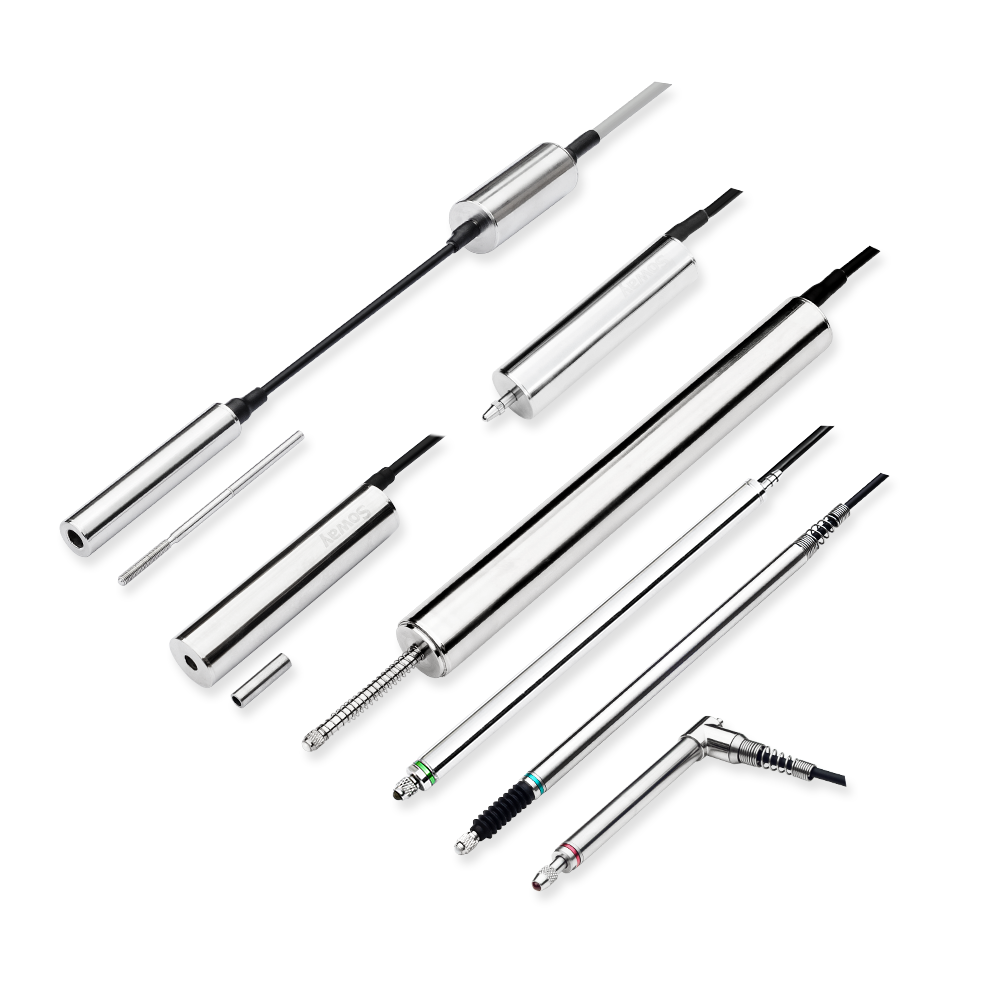

Shenzhen Soway Technology Development Co., Ltd. propose une gamme de capteurs de déplacement à transformateur différentiel (LVDT), notamment les séries SDVG20 à division, SDVB20 à rebond, SDVN8-4 pneumatique et SDVH8 à stylo. Ces modèles sont conçus pour répondre à divers besoins industriels et offrent une précision et une fiabilité élevées en matière de détection de position.
