Application du système d'acquisition de données de déplacement

1. Instruction système :

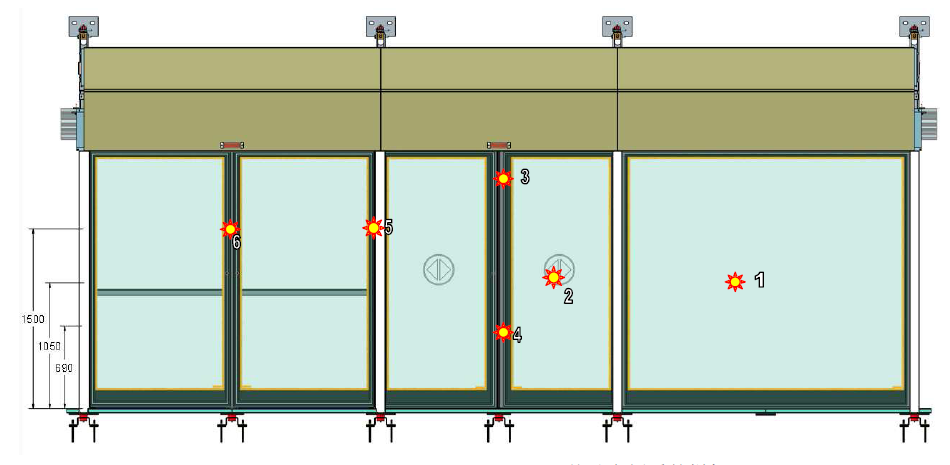

La mesure de déformation de la porte moustiquaire consiste à tester la déformation d'une porte coulissante, d'une porte fixe, de deux portes de secours et de leur capot, sous une pression de vent et une charge encombrantes simulées. Voir l'image ci-dessous :

2. Équipements de test

1) LVDT : 10-18 pièces, plage de course : 0-25 mm.

2) Support LVDT : 10 à 18 pièces.

3) câble de données : 10 à 18 pièces, 10 mètres chacune. il est utilisé pour connecter le capteur de déplacement LVDT et l'hôte d'acquisition du signal.

4) hôte d'acquisition de signal : 1 pièce, il est utilisé pour surveiller simultanément les signaux de déplacement du capteur à 18 canaux.

5) câble de données : 2 pièces, pour transmettre les données entre l'hôte d'acquisition du signal et l'ordinateur portable, 2 mètres de long chacun

Capteurs LVDT (avec support) --- hôte d'acquisition de signal --- ordinateur portable

3. Testez le matériel et le logiciel

1) Les 18 canaux de l'hôte sont indépendants et chacun dispose d'un indicateur de signal. En mode test, l'indicateur de canal correspondant est vert, ce qui signifie que le canal fonctionne normalement ; par exemple, s'il est rouge, cela signifie que le canal est anormal et qu'aucune donnée n'a été collectée.

2) le client peut réinitialiser le canal associé avec des commutateurs matériels.

3) Le logiciel surveille simultanément les données de 18 canaux et affiche les formes d'onde et les valeurs réelles correspondantes en temps réel. L'interface utilise le mode de déclenchement par bouton : il démarre dès l'activation du bouton et s'arrête dès son nouvel actionnement. Les données correspondantes peuvent être exportées et lues.

4) La fréquence de travail peut être réglée de 0,1 s à 0,5 s.

5) une valeur d'alarme peut être définie.

6) chaque canal peut être réinitialisé à 0 par un logiciel technique

7) la valeur en temps réel peut être affichée à 0,001.

Remarques :

Veuillez vous tenir à l'écart des appareils à courant fort et des appareils à fortes interférences lors de l'utilisation de ces capteurs LVDT. Mettez l'appareil sous tension et laissez-le chauffer 5 minutes avant d'exécuter le logiciel de collecte de données.
